Измеряй то, что видишь




Спектрофотометр spectro-guide



Прибор для измерения цвета и блеска

Портативный спектрофотометр spectro-guide — мировой стандарт измерения цвета и блеска покрытий и материалов. Прибор spectro-guide — это точность, надёжность и простота в использовании. Внесён в Госреестр СИ РФ




Почему важно измерять цвет и блеск

Визуальное восприятие любого предмета прежде всего определяется сочетанием его окраски [цвет] и блеска.



Образцы одного цвета, но с разным уровнем блеска воспринимаются по-разному: более блестящий всегда выглядит темнее и насыщеннее.

Поэтому необходимо контролировать оба этих параметра для достижения оптимального цветового баланса, обеспечения постоянства внешнего вида и сохранения неизменным качества продукции в процессе производства.

Спектрофотометры spectro-guide — единственные приборы в мире, позволяющие измерять цвет и блеск 60° одновременно.

поверхности одинакового цвета, но с различным уровнем блеска выглядят по-разному. Более блестящие кажутся темнее.











Цвет обоих шлемов совершенно одинаковый, но из-за разного блеска левый кажется темнее.

спектрофотометр spectro-guide

Каждой задаче — своя геометрия измерения

45/0

Измерение цвета
'как его видит человеческий глаз'



Спектрофотометры с круговым освещением под углом 45° предназначены для измерения цвета покрытий и материалов 'так, как эти цвета видит человеческий глаз'.



Например, когда мы берём в руки глянцевый журнал, то мы стараемся расположить его под таким углом к нашим глазам, чтобы избежать попадания в них блеска из-за зеркального угла отражения. Именно этот принцип реализован в приборах с геометрией 45/0.



Геометрия 45/0 идеально подходит для сравнения цвета между партиями производимой продукции или при подборе различных по текстуре/структуре компонентов, которые должны сочетаться по цвету.



Различия в блеске/текстуре/структуре поверхности образца будут выражаться в различиях по цвету

d/8, сфера

Измерение цвета независимо от блеска/структуры поверхности



Спектрофотометры со сферической геометрией измерения позволяют проводить измерение структурированных поверхностей или поверхностей с различным уровнем блеска [порошки, текстурированные пластики, кожа и пр.].



Это подходящая геометрия, если нужно определить, как различная текстура материала одинакового цвета влияет на восприятие его внешнего вида.



Или когда  необходимо  объективно оценить разницу в пигментации у материалов с различной структурой или с разным блеском. И, разумеется, сфера - это обязательное условии при разработке рецптур или колеровке.



Блеск/текстура/структура поверхности образца никак не влияют на значения результатов замера цвета

геометрия измерения цвета 45/0 геометрия измерения цвета сфера

Для закрепления пройденного материала

геометрия измерения цвета 45/0

Методы и стандарты по измерению цвета и блеска

ГОСТ Р 52662-2006

скачать, [pdf]
действует с 1 января 2008 года, является модифицированным по отношению к международному стандарту ИСО 7724-2:1984 «Краски и лаки. Колориметрия. Часть 2. Измерение цвета»

ISO 7724-2:1984 Paints and varnishes. Colorimetry - Part 2: Colour measurement

ГОСТ Р 52663-2006

является модифицированным по отношению к стандарту ИСО 2813:1994 «Краски и лаки. Определение блеска лакокрасочных покрытий, не обладающих металлическим эффектом, под углом 20°, 60° и 85°»

ISO 2813:1994 Paints and varnishes. Determination of specular gloss of non-metallic paint films at 20°, 60° and 85°


Для измерения цвета покрытий с эффектом "металлик", "перламутр" или "хамелеон" используйте спектрофотометр BYK-mac с многоугловой геометрией измерения

ГОСТ Р 51256-2011

[технические средства организации дорожного движения. Разметка дорожная. Типы и основные параметры. Общие технические требования]

ГОСТ Р 52576-2006

Дороги автомобильные общего пользования. Материалы для дорожной разметки. Методы испытаний



Портативные спектрофотометры spectro-guide 45/0 и spectro-guide sphere gloss обеспечивают проведение измерений в полном соответствии как с этими ГОСТами, так и со следующими стандартами:

— ASTM D 2244, ASTM E 308, ASTM E 1164, ASTM D 523, ASTM D 2457
— DIN 5033, DIN 5036, DIN 6174, DIN 67530
— ISO 7724, ISO 2813, ISO 7668


Внесён в Госреестр СИ РФ

Все поративные спектрофотометры spectro-guide внесены в Госреестр средств измерений РФ.



Новый тип средств измерений утвержден в апреле 2010 года, номер в госреестре 44056-10. Полученный сертификат подтвердил соответствие метрологических характеристик спектрофотометров (спектроколориметров) требованиям, предъявляемым в Росийской Федерации к данному типу измерительного оборудования.



Сегодня спектрофотометры spectro-guide являются единственным официально подтвержденным средством измерения цвета и блеска по стандартам ГОСТ Р 52663-2006 и ГОСТ Р 52662-2006.

спектрофотометр spectro-guide

Только у нас — 10 лет гарантии!

В качестве источника освещения в спектрофотометрах spectro-guide применяются светодиоды со сверхнизким энергопотреблением. Благодаря чему прибор работает от 4 обычных АА батареек до 6 месяцев (~8 000 замеров) без их замены.



Светодиоды излучают белый свет, не требуют времени для прогрева, не имеют колебаний по спектру и не требуют замены ламп в отличие от ксеноновых или газоразрядных ламп (X-Rite, HunterLab, Konica Minolta и пр.).



Гарантия на источник освещения составляет 10 лет! Стандартная гарантия на спектрофотометр составялет 2 года. Расширенная — 3 года.

спектрофотометр spectro-guide

Уникальная система освещения
для текстурированных поверхностей

Особенностью портативных спектрофотометров spectro-guide является патентованная система кругового освещения образца при геометрии 45/0. Белая матовая полусфера идеально смешивает свет от источников света, расположенных по кругу. Благодаря этому достигается непревзойденная воспроизводимость результатов измерения на любых поверхностях - от гладких до текстурированных.
спектрофотометр spectro-guide

Работать легко и удобно!

Работать с портативным спектрофотометром spectro-guide легко и удобно с первых минут обладания им. Новый дружественный интерфейс и улучшенная система навигации упрощают процедуру измерения. Вы можете выбрать любой режим измерений:

Непрерывные измерения

режим измерений для контроля однородности образца с отображением Min и Max;

Отличие от эталона

режим определения отличий образца от заданных параметров + оценка Pass/Fail;

Среднее значение

режим статистики с выведением среднего по числу замеров на образец.
спектрофотометр spectro-guide

Профессиональное документирование
результатов измерений

ISO 9000 предписывает процедуру документирования результатов измерений.



Для соответствия этим требованиям в комплект поставки спектрофотометров spectro-guide входит программа easy-link для обмена даными между ПК и спектрофотометром, обработки и документирования результатов измерений.



Программа представляет собой макрос к Microsoft Excel и работать с ней будет просто и удобно любому пользователю пакета Microsoft Office. ПО easy-link позволяет формировать профессиональные статистические отчёты по качеству в полном соответствии с требованиями вашей компании и внешнего аудита.



В одном отчете можно отразить результаты измерения цвета покрытия, его блеска и толщины (измеренных с помощью блескомера micro-TRI-gloss µ).

Независимо от того, хотите ли вы сравнить партию готовой продукции с определённым эталоном или отследить изменения в процессе по времени, программа easy-link предоставит Вам все необходимые для этого инструменты. А прямая выгрузка результатов измерений из спектрофотометра в готовые шаблоны отчётов по качеству значительно облегчит рутинные процедуры в процессе управления цветом.



Все ли изделия в допуске по цвету?
Диаграмма CIELab-Chart отражает заводские допуски и результаты измерений различий по цвету и светлоте.

Постоянен ли процесс производства во времени?
Все данные суммированы в диаграмме трендов: цвет, блеск, толщина покрытия и ваши собственные заметки о продукте.

Ваш продукт создаётся из различных материалов?
Цветовые различия отображаются при 3 разных источниках освещения для оценки эффекта метамеризма.

спектрофотометр spectro-guide

Особенности спектрофотометров spectro-guide

Помимо превосходных метрологических характеристик, точности и стабильности измерений приборы spectro-guide отличают:
— Малый вес и размеры —спектрофотометр весит всего 500 г
— Эргономичный дизайн — легко измерять цвет изделий со сложной геометрией

— Функциональные клавиши для стандартных и рутинных измерений
— Индивидуально настраиваемое меню дисплея
— Светодиодный источник освещения — 10 лет гарантии
Спектрофотометр spectro-guide поставляется с набором стандартов, которые используются для тестирования правильности работы прибора.

С новым спектрофотометром spectro-guide вы можете измерить любой цвет: светлый - тёмный - с сильным блеском - с различным уровнем блеска.



Спектральное разрешение в 10 нм не только обеспечивает высокую точность результатов измерения цвета, но и прекрасно согласуется с результатами измерений сторонних приборов (X-Rite, Konica Minolta, HunterLab и пр.) — даже настольных.



Кроме того, запатентованная технология управления освещением обеспечивает результаты независимые от температуры - даже в экстремальных условиях.

спектрофотометр spectro-guide

Всегда готов к работе

Экономичная и надёжная работа спектрофотометра часто воспринимается как данность. Портативный спектрофотометр spectro-guide гаранитрует высокую точность при измерении цвета и блеска в сочетании с низкими эксплуатационными расходами на протяжении многих лет.

— Продолжительная работаот обычных батареек АА — до 8000 замеров
— 10-летняя гарантия на источник света — нет необходимости менять лампу
— Прочный и компактный дизайн корпуса прибора
— Стабильная, долгосрочная калибровка — раз в три месяца
спектрофотометр spectro-guide

spectro-guide S — когда необходима особая точность

В некоторых отраслях стандартной точности при измерении блеска бывает недостаточно. Например, в автомобилестроении, к материалам используемым в интерьере, предъявляются очень высокие требования по отклонениям в цвете и блеске.



Пластик, кожа, дерево — всё должно идеально сочетаться друг с другом и иметь минимальные отклонения в блеске.



Специальная серия портативных спектрофотометров spectro-guide S обладает улучшенной точностью при измерении слабого блеска в диапазоне 0 - 10 GU (gloss units - единиц блеска). Сходимость результатов составляет 0,1 GU!

спектрофотометр spectro-guide gloss S

Модельный ряд
спектрофотометров spectro-guide и color-guide

Код Модель Геометрия измерения, цвет Геометрия, блеск Измеряемая область, цвет Измеряемая область, блеск
CC-6801 spectro-guide 45/0 gloss 45/0 60° 11 мм 5 х 10 мм
CC-6802 spectro-guide 45/0 gloss S 45/0
CD-6834 spectro-guide sphere gloss d/8 spin [сфера]
CD-6836 spectro-guide sphere gloss S d/8 spin [сфера]
CC-6807 color-guide 45/0 45/0 отсутствует 4 мм -

Технические характеристики
спектрофотометров spectro-guide

Цвет


Спектральный диапазон 400…700 нм
Спектральное разрешение 10 нм
Сходимость 0,01 ΔЕ
Воспроизводимость 0,2 ΔЕ
Системы цвета CIELab/Ch; Lab(h); XYZ; Yxy
Стандартные источники света D50; D55; D65; D75; F2; F6; F7; F8; F10; F11; UL30
Индексы YI E313; YI D1925; WI E313; CIE; Berger; Color strength; Opacity; Metamerism
Цветовые различия ΔE*; ΔE(h); ΔEFMC2; ΔE94; ΔECMC; ΔE99; ΔE2000

Блеск


Диапазон измерения блеска 0…100 GU (единиц блеска)
Точность 0,2 GU (единиц блеска)
Воспроизводимость 1,0 GU (единиц блеска)

Общие


Память 200 стандартов, 999 образцов
Питание 4 элемента АА, щелочные, NiCd или MH
Интерфейс USB
Размеры 80 x 180 x 95
Вес 500 г
Условия эксплуатации 15 - 40 °C, до 85% отн. влажности без конденсации

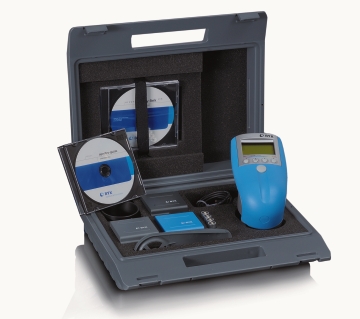

Что входит в комплект поставки spectro-guide?

спектрофотометр spectro-guide— спектрофотометр spectro-guide
— проверочный стандарт "чёрный"
— проверочный стандарт "зелёный"
— проверочный стандарт "сильный блеск"
— подставка для точного размещения прибора на образце
— ПО easy-link с кабелем для ПК
— USB-COM-адаптер
— 4 элемента питания АА
— ремешок на запястье
— инструкция на русском/немецком/английском
— сертификат о калибровке от компании BYK-Gardner
— кейс для хранения и переноски прибора
— 1 день обучения персонала*
— свидетельство о поверке установленного образца**

* и ** - опционально

Информация для заказа

Артикул Описание Цена, евро, с НДС
действует до 15.12.21
6801 Спектрофотометр spectro-guide 45/0 8 699,-
6802 Спектрофотометр spectro-guide 45/0 S 9 599,-
6834 Спектрофотометр spectro-guide sphere 8 799,-
6836 Спектрофотометр spectro-guide sphere S 9 599,-
